SPY SYSTEM WIRELESS


  • Sistema de control por radio, para la gestión y el mantenimiento de instalaciones de emergencia con equipos autónomos controlados sin cable de bus
IP20

Lista de resultados, divididos por función

Spy System Wireless es un sistema avanzado para la supervisión por radiofrecuencia de instalaciones de emergencia con equipos autónomos.
A diferencia del tradicional Spy System, la comunicación se hace sin cables, mediante la creación de una red inalámbrica con tecnología en malla.

La frecuencia utilizada por dispositivos radioeléctricos y el tipo de estructura creada por la red de malla permiten superar fácilmente los normales obstáculos ambientales. Esto permite colocar equipos también en puntos que normalmente no se podrían alcanzar con el cable de bus.

El sistema se basa en el mismo principio de funcionamiento de las normales centrales Spy System, a las que se añade un Access Point (A315) conectado a la central mediante cable de bus RS485.

PUNTOS FUERTES
  • Compatible con todas las centrales Spy System
  • La frecuencia utilizada y la red de malla permiten superar fácilmente los normales obstáculos ambientales
  • Adquisición automática de equipos conectados
  • Garantiza las mismas funcionalidades de una tradicional instalación Spy System cableada
EL CLOUD DE LINERGYnew


La plataforma web que permite gestionar y visualizar el estado de las instalaciones de emergencia realizadas con los sistemas centralizados Linergy.

El Cloud de Linergy se incluye con los sistemas Spy System Wireless.


CÓMO DISEÑAR TU SISTEMA


Combinar una central Spy System, un Access Point (A315) y equipos de emergencia Linergy con función Spy System.

El sistema permite controlar cada equipo.

VENTAJAS CENTRAL

Spy System Wireless es compatible también con instalaciones ya existentes.
De hecho, hay posibilidad de añadir un Access Point o un Expander Wireless (A315 o A316) en instalaciones Spy System ya montadas, de esta manera el sistema puede ampliarse añadiendo equipos inalámbricos a otros conectados a la central mediante cable de bus.

INSTALACIONES MIXTAS

Hay posibilidad de realizar instalaciones mixtas, es decir mediante comunicación que se hace a través de línea Bus y inalámbrica, en caso de instalaciones tanto nuevas como existentes.
De hecho, el dispositivo A315 puede añadirse para realizar una instalación totalmente inalámbrica o mixta bus/inalámbrica, si se inserta en sistemas con equipos conectados mediante cable de bus tradicional.

VENTAJAS EQUIPOS

A los equipos de emergencia con comunicación inalámbrica les bastará suministrar solamente la red de alimentación de 230Vca.
Los códigos compatibles con el sistema son todos los con función Spy System Wireless.
En caso de instalación en entornos críticos para la cobertura de radio, sin embargo se podrá verificar la correcta comunicación por radio mediante el control tradicional de MONITOR BUS y, progresivamente, seguir con la instalación, explotando la gran ventaja de poder alcanzar grandes distancias dentro de lugares cerrados.

COBERTURA DE SEÑAL

Cobertura en lugares cerrados (pasillos, estancias con obstáculos, etc.): ~ 20 - 30 metros
Cobertura en campo abierto:  ~ 100 metri

Las medidas han de entenderse como distancias entre dos equipos.

RED DE MALLA

Spy System Wireless realiza una red inalámbrica de malla.
En una red de este tipo, cada producto funciona como nodo repetidor (para el señal de supervisión procedente de la central) hacia otros nodos (equipos).
Cada nodo de la red, es decir cada equipo, resulta interconectado con otros. Trabajando de esta manera, dentro de un ambiente típico, hay la posibilidad de alcanzar grandes distancias de la central, explotando el máximo intervalo de cobertura para cada nodo.
El sistema garantiza una fácil y veloz configuración inicial gracias a la capacidad de autoaprendizaje de la instalación.
También la gestión a lo largo del tiempo resulta facilitada frente a los sistemas tradicionales, porque una instalación Spy System Wireless permite la auto-regeneración en caso de avería de uno o más equipos. Si falta el señal de radio entre dos equipos contiguos, de hecho, se restablece la conexión del nodo más cercano entre ellos.


CONFIGURACIÓN DEL SISTEMA

La configuración se realiza en fase de ensayo: el instalador no tendrá que preocuparse de configurar nada, sino sólo de alimentar los equipos. La auto-adquisición de los productos se efectúa de manera automática como en las centrales tradicionales.
En caso de que hubiera la necesidad de mover el equipo X en el lugar del Y (ej. Cristal Evo en lugar de Lyra Evo), la red se auto-configurará de manera automática y la operación será absolutamente clara al instalador.
El sistema comparte también las mismas características de una instalación Spy System, como la identificación de los equipos a través del serial number ya instalado en fábrica, la posibilidad de asignar descripciones, de crear grupos, etc.

EXTENDER

Se trata de un accesorio que permite restablecer la comunicación de malla entre los productos Spy System Wireless en entornos críticos, donde la cobertura de radio podría estar comprometida por algunos factores, como por ejemplo paredes gruesas o estructuras para placas de yeso.
El dispositivo A270 actúa como nodo inalámbrico entre el Access Point y el primero equipos de la instalación o entre equipos que presentan problemas de cobertura de radio.

DIAGRAMA DE BLOQUES



Diagrama orientativo propuesto para ilustrar el funcionamiento del sistema. Para más información contactar la asistencia técnica Linergy al número (+39) 0735-597425.

EXPANDER




También en instalaciones Spy System Wireless hay la posibilidad de ampliar el número de productos gestionados por centrales Spy System Mini y Mini Plus.
De hecho, el dispositivo A316 permite añadir 128 equipos inalámbricos adicionales a las centrales a las que se combina.

Saber más



  Código Capacidad estándar con
A315
Capacidad con
Expander A316
SS1109 98 226
SS1110 128 256
SS1111 170 298
SS1106 98 226
SS1107 128 256
SS1108 170 298

Número máximo de Expander que se puden contectar = 4. Número maximo de equipos que se pueden conectar = 682 (170 + 128x4)

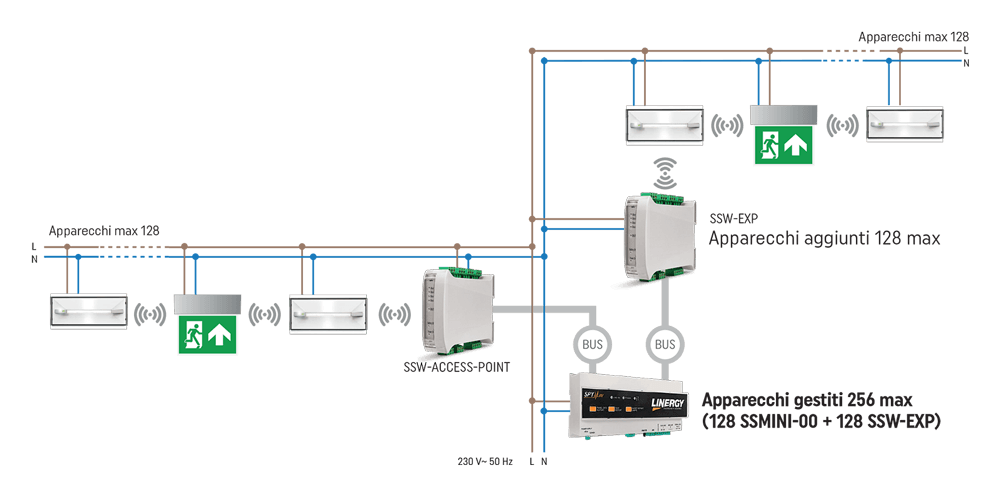

EJEMPLO DE ESQUEMA DE CONEXIÓN CON EXPANDER WIRELESS (SS1110 + A316)

CARACTERÍSTICAS TÉCNICAS
  • Sistema inalámbrico de control centralizado para instalaciones de emergencia
  • Las instalaciones Spy System Wireless gestionan el mismo número de equipos que se puede controlar con los Spy System tradicionales
  • Equipos inalámbricos que se pueden conectar a través de A315: 128
  • Control conforme a las normas EN 50172 y UNI 11222
  • Conforme a RED Directive 2014/53/EU
  • Conforme a las normas europeas: EN 300 220-2, EN 301 489-1, EN 301 489-3, EN 60950-1
  • Frecuencia de funcionamiento: 868 MHz
